Snertingdal omsorgssenter
I Snertingdal bygger entreprenøren Syljuåsen et nytt omsorgssenter for Gjøvik kommune. Bygget vil ha en størrelse på omtrent 4000 m² og oppføres i massivtre over tre etasjer. Når det står ferdig, vil senteret blant annet huse et legesenter, en kafé, et dagsenter og 32 boplasser.
Prosjektledergruppen som er ansvarlig for oppføringen av omsorgssenteret hos Syljuåsen, har vist stor interesse for de løsningene de kan benytte seg av, spesielt etter å ha inngått en leieavtale med Ramirent om å leie El-Bjørn sine EBC-maskiner til prosjektet.
Vi i El-Bjørn inngikk første gang dialog med prosjektet i desember 2024. I denne forbindelse presenterte vi en løsning som gjør det mulig å visualisere alle maskiner for byggtørk og varme på en samlet plattform.
Kort fortalt innebærer dette at vi legger inn alle plantegninger i en portal, hvor alle maskiner også blir tegnet inn. Dette gir entreprenøren muligheten til å overvåke temperatur, fuktnivåer og filternivåer for de ulike maskinene. I tillegg kan entreprenøren justere både temperatur og viftehastighet direkte i portalen, uavhengig av hvor de befinner seg.

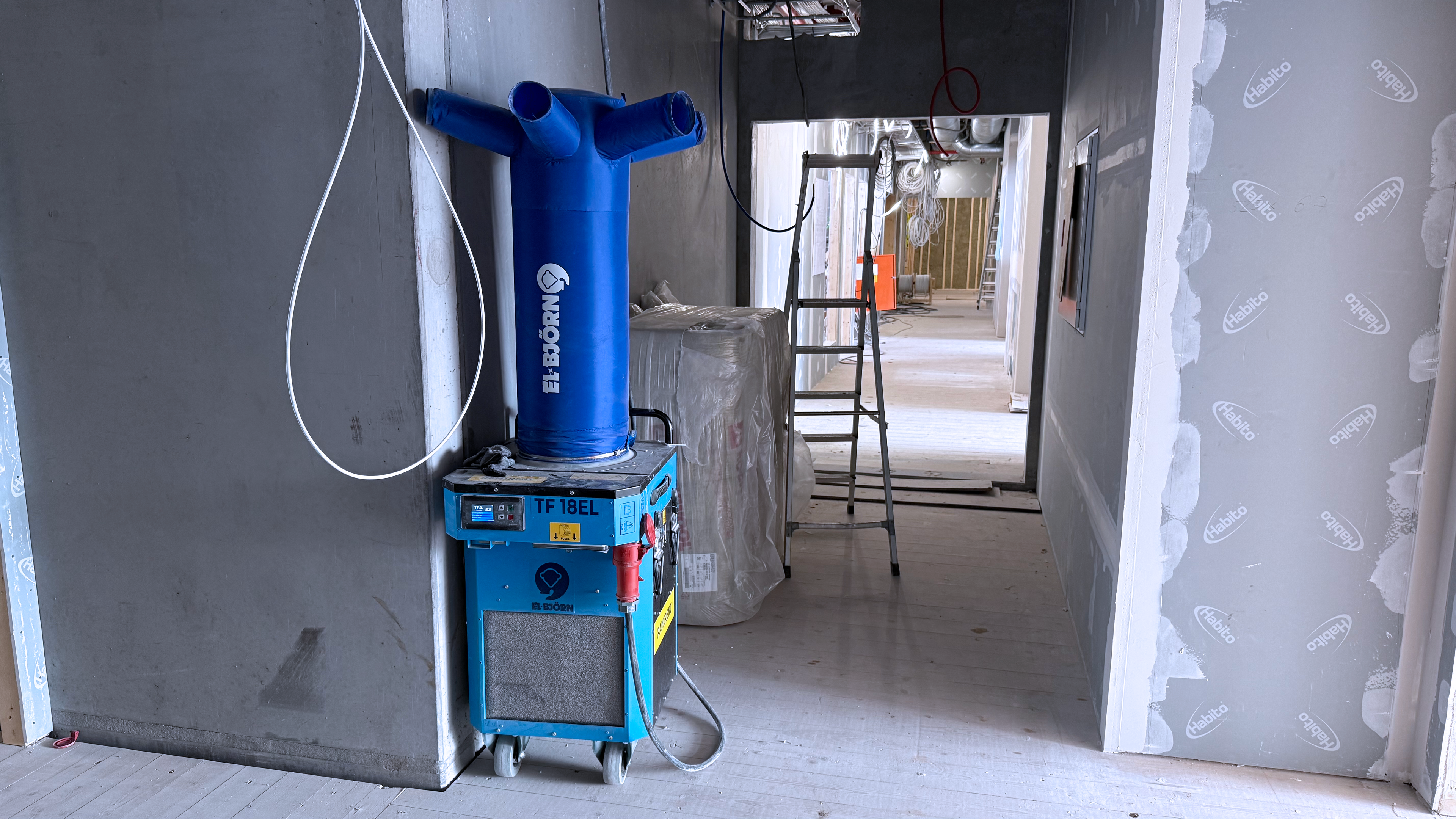

I den første uken av januar ble maskinene plassert ut i bygget. De benyttede maskinene er TF9 EBC og TF18 EBC, som er digitale enheter. Disse maskinene gjør det enkelt for
entreprenøren å lese av og justere temperatur, fuktighet, viftehastighet og filternivå lokalt. For å foreta justeringer kreves en tilgangskode, slik at ingen uten kode kan endre de
innstilte nivåene.

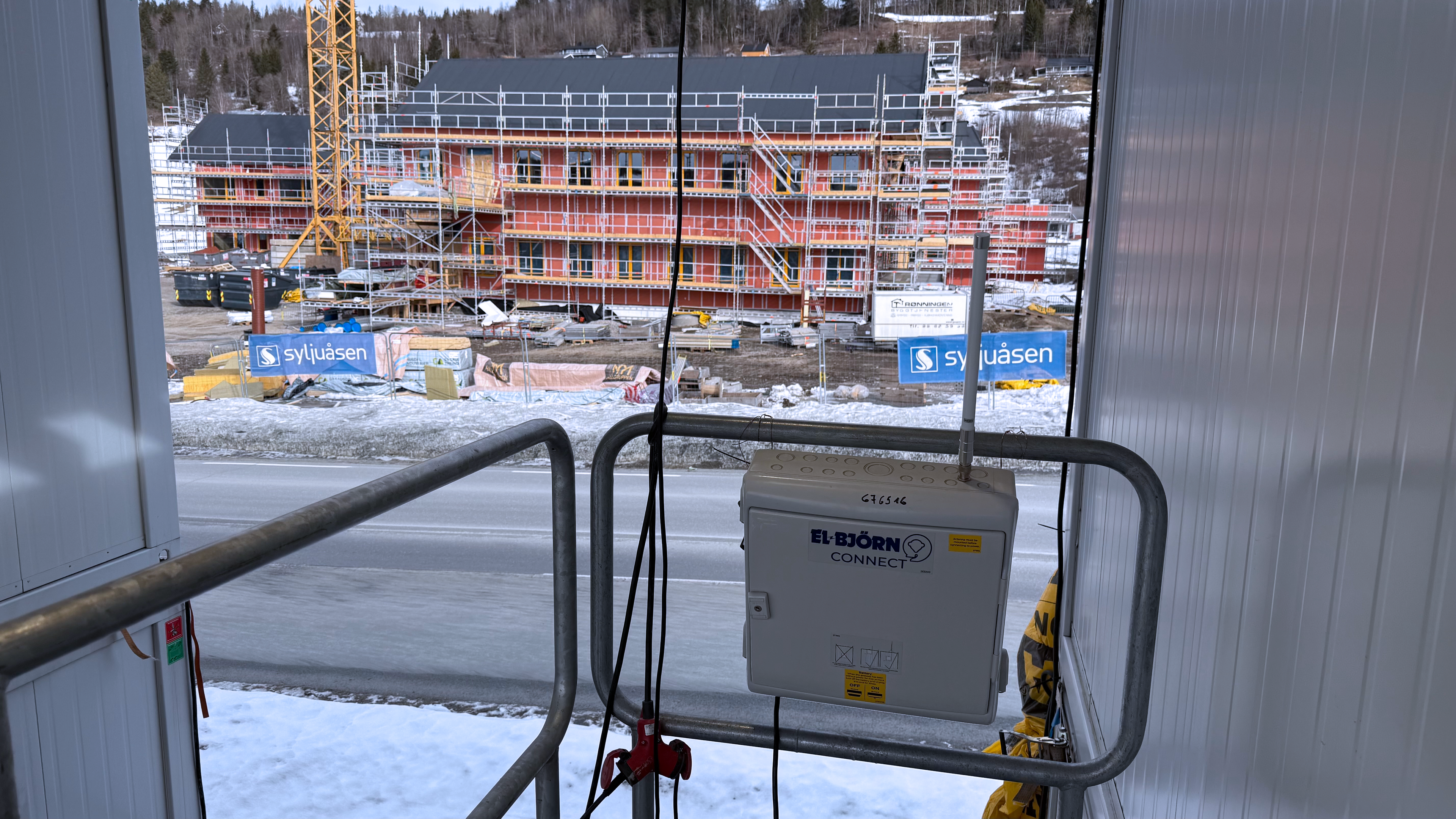

For å gjøre maskinene synlige på nettet, installerte vi i
El-Bjørn en Gateway som kommuniserer med alle maskinene i bygget. Denne ble montert på brakkeriggen.

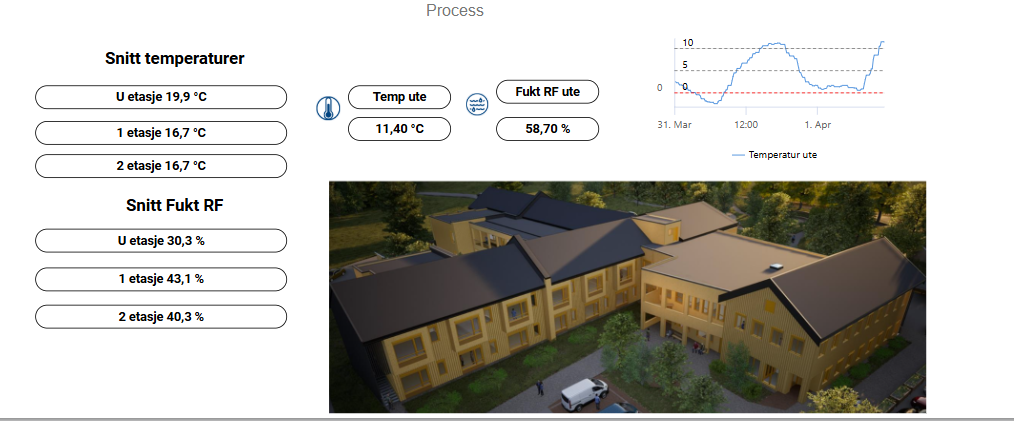

På portalens startside får entreprenøren en oversikt
over bygget sitt. Her kan han blant annet se gjennomsnittlig
temperatur og fuktighet på alle etasjer, samt temperatur
og fuktighet utendørs. I tillegg vil han kunne overvåke
forbruket av utstyret i bygget over valgte tidsrom, motta
nødvendige meldinger og alarmer, samt generere rapporter.

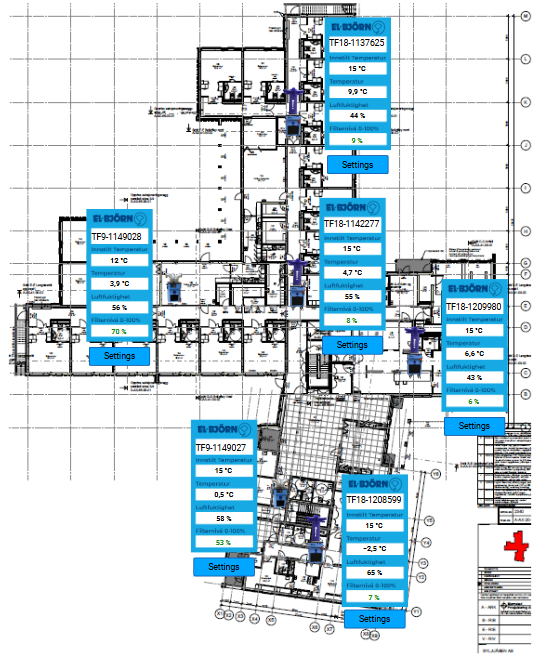

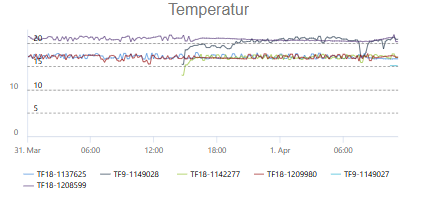

Når entreprenøren navigerer til de ulike etasjene i bygget via portalen, kan han enkelt se statusen på alle maskinene i den aktuelle etasje. Dette gjør det lett å avdekke energityver, samt for høye eller lave fuktnivåer og tette filtre. Det kan også settes opp alarmer for bestemte nivåer. I tillegg vil entreprenøren ha mulighet til å se grafer som viser ulike
verdier for de ønskede tidsrom.
Entreprenørenes tilbakemelding
Vi er veldig fornøyd med systemet dere har levert her.
Det vi ser på som den største fordelen er at håndverkere ikke kan justere temperatur på ovnene. Det er også et bra dokumentasjons verktøy for hvilken temp som er og har vært i bygget, spesielt med tanke på malebehandling. Mye av bygget er også massiv tre, så det er viktig for oss å følge med på relativ fuktighet, med dette systemet har vi full oversikt. Noe som har imponert meg, med kun en boks på brakkeveggen har vi signaler til alle ovnene i bygget, selv i kjelleren med bare betongvegger rundt. Joakim Sofienlund, Byggeplassleder for Syljuåsen.
Hvorfor oppkoblet anlegg
Hvorfor vi kobler opp maskiner som vi har gjort her:
Kontroll – Ved å visualisere alle maskinene, som vi har gjort, kan du enkelt se statusen i bygget og foreta nødvendige justeringer, uansett hvor du befinner deg. Enten bygget er oppført i massivtre, stål eller betong, er det avgjørende å ha kontroll på fuktnivåene for å holde fremdriftsplanen. I tillegg er flere underentreprenører avhengige av spesifikke temperaturer. Entreprenøren vil raskt kunne identifisere områder i bygget som ikke oppnår de ønskede nivåene, noe som kan skyldes utette åpninger, åpne dører eller vinduer, og deretter iverksette tiltak.
Gevinst – Ved å overvåke prosessen og iverksette nødvendige tiltak, kan man oppnå betydelige besparelser i energikostnader og redusere CO2-avtrykket. Energi til oppvarming og tørking utgjør en stor del av energiforbruket i et byggeprosjekt. Flere prosjekter som har implementert denne løsningen har rapportert om en reduksjon i forbruket på 50 % eller mer.
Rapport – Gjennom kontinuerlig overvåking av anlegget kan du generere rapporter så ofte som nødvendig. Når prosjektet er ferdig, kan vi trekke ut rapporter som gir verdifulle innsikter og resultater, som kan brukes til forbedringer i fremtidige prosjekter.
Hva kan vi koblet opp.
Varme/Tørk – Alle El-Bjørn EBC-maskiner, enten de drives av strøm eller varmt vann (fjernvarme), kan visualiseres og styres direkte i portalen.
Energi – Ved hjelp av en enkel løsning kan vi koble til energiforbruk, strøm og spenning på ønskede kurser og avganger. Dette gir prosjektet bedre kontroll over forbruket, skjev belastning, strømbortfall og lignende.
Lys – Med små kontrollbokser kan vi styre all belysning på byggeplassen, inkludert utendørs lys og lysmaster, samt innvendig belysning. Dette gjør det enkelt å sette opp rutiner for når lysene skal slås på, dimmes eller slås av. En opplyst byggeplass midt på natten kan føre til unødvendig energiforbruk og misfornøyde naboer.
Sensorer – Vi kan implementere de fleste typer sensorer i vårt system. Vanlige sensorer som ofte brukes på byggeplasser inkluderer frittstående temperatur- og fuktsensorer, betongsensorer og sensorer for luftkvalitet.
Konklusjonen fra entreprenører, tiltakshavere og utleiefirmaer er klar: Ved å bruke El-Bjørns Connect-system for å koble opp og visualisere byggeplassen i sanntid, skapes stor verdi i byggeprosessen. Systemet gir oss nødvendige varsler ved unormale nivåer, noe som gjør det enkelt å iverksette tiltak på riktig sted. Dette har ført til en betydelig reduksjon i energiforbruket, noe som igjen resulterer i lavere CO2-utslipp.
